Une journée un peu arrosée qui nous a permis de nous concentrer sur le tirant de chasse gauche et d'autres bricoles !
Pas de difficulté au démontage. il faut repérer le réglage de l'excentrique afin qu'au remontage, l'angle de chasse soit le même, soit autour de zéro degrés. Dans tous les cas, il faudra passer à la géométrie, alors...

L'état de ce tirant est assez calamiteux ! L'aluminium est très oxydé à l'intérieur des silent-blocs. A tel point que je me suis demandé un instant si je n'allais pas en faire venir des neufs... En admettent que cela soit trouvable.
Finalement, un bon nettoyage à la brosse métallique, la toile emeri, et ils semblent neufs !
Même punition pour les boulons qui sont un peu rouillés.

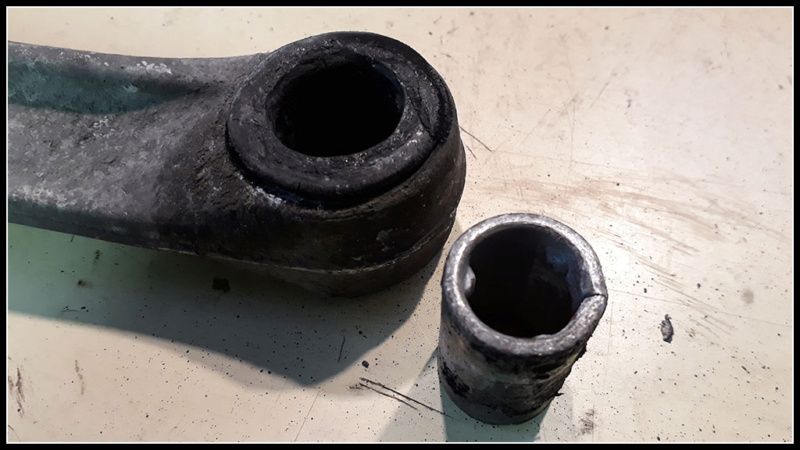

 Il est plus simple de découper le caoutchouc au cutter afin de pouvoir agir correctement sur la presse pour sortir le tout.

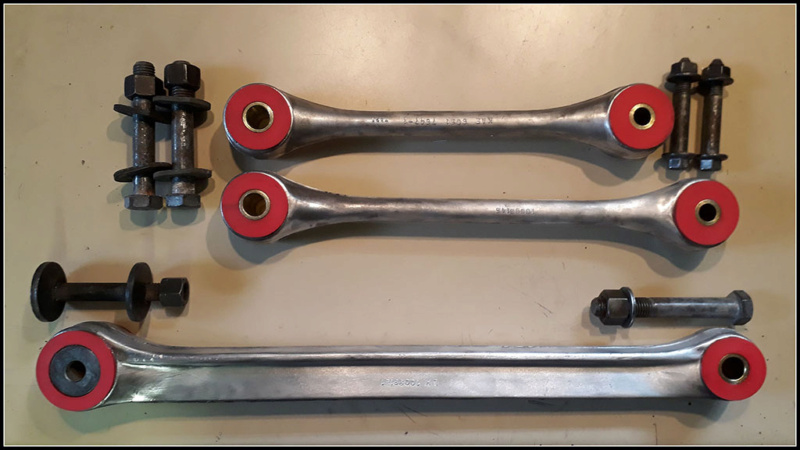

Une fois nettoyés, ça rend mieux !


Après cette opération rondement menée, nous nous rendons compte que le porte-moyeu n'est quasiment plus maintenu, que par le bas de m'amortisseur et la barre anti-roulis.
conclusion : si nous démontons l'amortisseur et la liaison de la barre, il suffit de démonter les supports des croisillons du demi-arbre pour faire tomber le porte-moyeu ! Vous me suivez ?
Aussitôt dit, aussitôt fait. Assez pratique car les vis deviennent accessibles, il suffit de faire tourner le porte-moyeu (qui est devenu totalement libre) pour accéder aux vis.

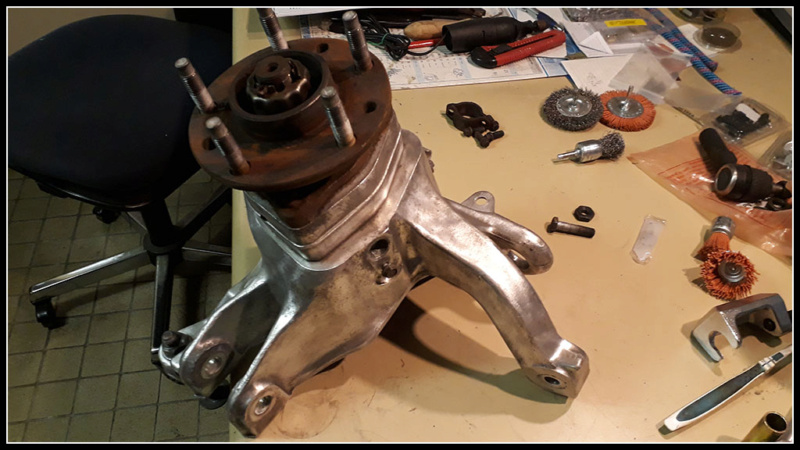

Et hop, le porte-moyeu est par terre, prêt pour la grande lessive !
Je remarque au passage que le croisillon est en parfait état, pas de jeu, roulements à aiguilles impeccables.

















Petite vidéo de la presse en action :

les tirants de ta brouette était arrivé au bout a voire sur les photos bon boulot Oliviou.
Quand il flotte et avec le Covid il n y a que sa a faire.

Ca c'est de l'excellent travail mon cher Olivier, de surcroit la finition de l'alu me plais beaucoup, tu vois bien que si tu veut tu peut nettoyer tous le train arrière!!

Super boulot

beau boulot !
C'est clair qu'en ce moment, il n'y a pas d'excuse pour changer, nettoyer, rénover !

Très intéressant comme tutos et conseil.

Tout plein de mercis à tous, ça encourage !

Pour le remontage, le chantier est stoppé faute de frein-filet bleu ! J'en n'ai pas sous la main ici, et les vis qui tiennent les supports en U entre le demi-arbre et le moyeu était vissée au bleu. Donc...faut pas jouer avec ça. Déjà que ce sont des vis à filet court, histoire de mieux bloquer...
J'irai en acheter demain, le magasin est juste à côté du centre de contrôle technique où je dois laisser un de mes déplaçoirs.
Et puis, c'est un produit de première nécessité, le frein-filet, non ?!

J'en ai profité pour faire un peu de nettoyage, et je me suis aperçu que pour les tirants longitudinaux, il sera bien plus pratique de les fixer d'abord sur le support en U (côté avant de l'auto) et de reboulonner ensuite le support sur le châssis. Vu que l'accès à l'écrou est pénible et impossible avec une douille dans une clef dynamométrique.
Ainsi, serrage au couple confortable et repose idem !

A tu vérifier les croisillons si ils n ont pas trop de jeux t en qu ils sont démonté

C'est beau quand c'est neuf et ca sera de surcroit très efficace

Otep16 a écrit:beau boulot !
C'est clair qu'en ce moment, il n'y a pas d'excuse pour changer, nettoyer, rénover !

SI ! Ne pas être outillé et équipé !

Un jours j'aurai de quoi travailler sur mes voitures......

phivette a écrit:As-tu vérifié les croisillons si ils n'ont pas trop de jeu tant qu'ils sont démontés ?

Oui, ils sont en excellent état, apparemment. Ce qui confirme l'absence de jeu déjà vérifiée lors du remplacement de la ligne d'échappement.
J'en profite pour vous mettre une image très alléchante quand on a besoin de remplacer les roulements de roues !
Car une fois sur l'établi, le porte-moyeu laisse voir au grand jour les fameuses grosses vis Torx qui alors, deviennent d'un accès vraiment si simple qu'on en serait jaloux !
Mais comme ces roulements sont en bon état, je les garde comme ça... Dommage, ça ne m'aurait pas déplu de les démonter !
J'ai du frein-filet, j'ai donc pu remonter le porte-moyeu sur le demi-arbre avec les supports en U passés au Frameto, d'où leur couleur noir brillant. Il faut faire bien attention à placer correctement la douille de 8 sur les vis. Elles sont fragiles et il est facile de les endommager. Le couple de serrage n'est pas mentionné dans le Service Manual, j'ai serré à bloc et avec le frein-filet bleu, ça ne bougera jamais plus pendant les vingt prochaines années de roulage !

Demain, nous terminerons le remontage complet du train.
Comme nous avons beaucoup appris lors de l'opération sur ce train arrière gauche, refaire la même opération à droite demandera sans doute beaucoup moins de temps.

Ben4933 a écrit:

Otep16 a écrit:beau boulot !
C'est clair qu'en ce moment, il n'y a pas d'excuse pour changer, nettoyer, rénover !

SI ! Ne pas être outillé et équipé !

Un jours j'aurai de quoi travailler sur mes voitures......

J'espère que tu pourras le faire bientôt. Car c'est toujours une expérience passionnante.
Je vois que tu as aussi une 4OTH, a-t-elle été importée ou est-elle une version export pour l'Europe ?

Oliviou77 a écrit:

Ben4933 a écrit:

Otep16 a écrit:beau boulot !
C'est clair qu'en ce moment, il n'y a pas d'excuse pour changer, nettoyer, rénover !

SI ! Ne pas être outillé et équipé !

Un jours j'aurai de quoi travailler sur mes voitures......

J'espère que tu pourras le faire bientôt. Car c'est toujours une expérience passionnante.
Je vois que tu as aussi une 4OTH, a-t-elle été importée ou est-elle une version export pour l'Europe ?

Je me suis dit ça aussi Ben. J'avais aucun outillage, j'avais jamais démonté la moindre pièce d'une voiture. Et 3 ans après, je viens de refaire toute l'admission d'air, changer mes injecteurs, démonter et remonter le radiateur, démonter remonter mes sièges... Et tout ça dans des parkings communs, sans place, sans lumières.

Tout le monde peut y arriver, suffit d'être patient, d'apprendre et aussi de pas avoir peur de rater... Pour les outils, un manuel Haynes, les forums Français et US, et des outils de bases, car finalement c'est juste des vis et des boulons...
Après la passion fait le reste, car c'est vraiment satisfaisant de réussir à changer des trucs.
Commences par des trucs simples, nettoyages, graissages... filtre à air...

Otep

Ce matin, opération "remontage" !
J'ai attaqué par les tirants, afin de pouvoit remettre correctement en place le porte-moyeu sans être trop gêné.
J'ai tout revissé aux couples prescrits sauf un boulon, celui de réglages (par cames) du tirant de chasse, qui se trouve contre le différentiel. Pas possible de placer la clef avec un si petit débattement et un couple de 145 Nm exigé. Ce n'est bien grave car il sera resserré lors de la future géométrie, quand tout sera terminé.

Les images du matin :

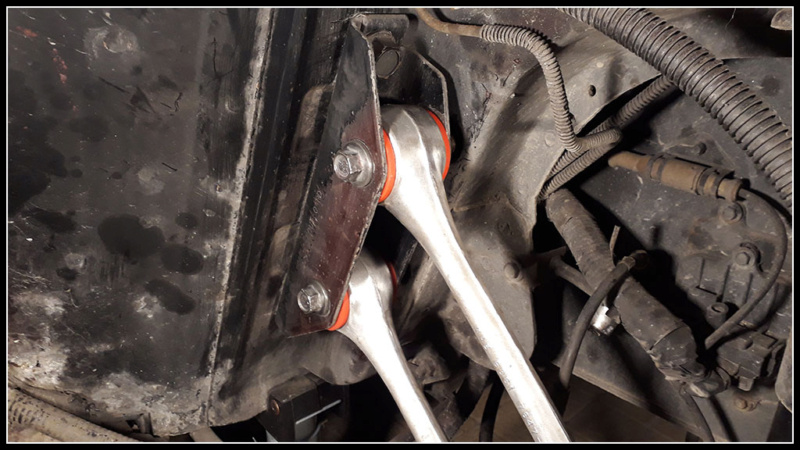

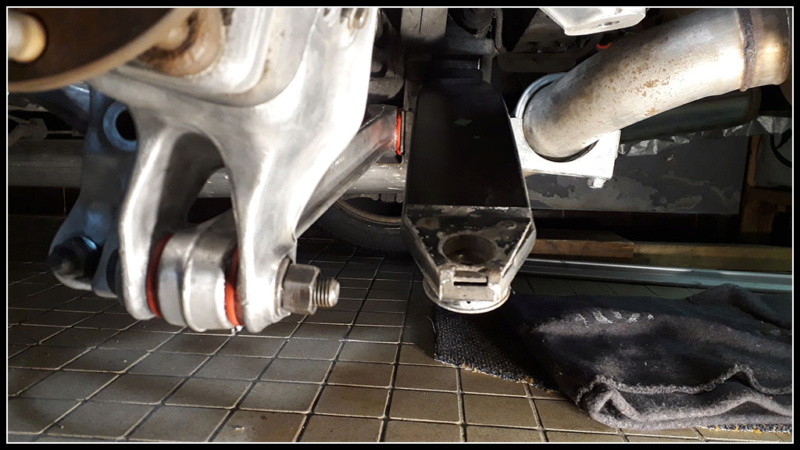

- le tirant de chasse reboulonné

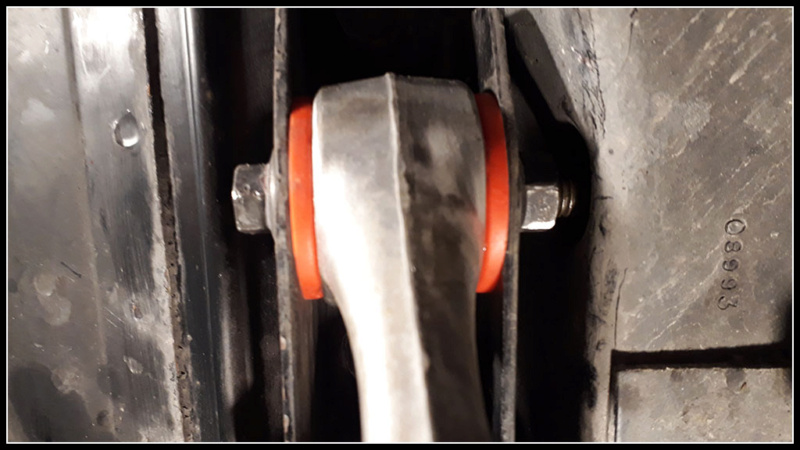

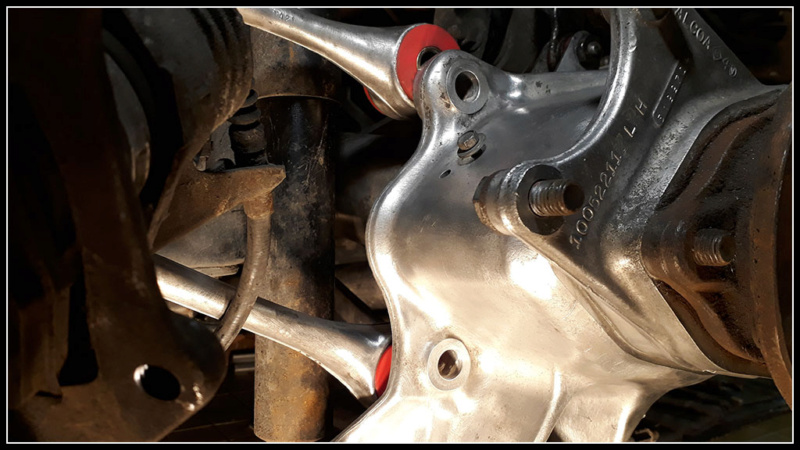

Les tirants de parallélisme, côté châssis (pré-assemblés sur le support en U), puis côté porte-moyeu :
