Re: Clignotant HS sauf en mode warning

par chris57 Mer 17 Oct 2018 - 22:49

Hello la communauté.....

Ca y est, le problème est réglé. Il s'agissait bien du commodo qui faisait des siennes.
J'ai fait une série de photos qui nous montrent comment c'est fichu et pourra en aider d'autres au besoin.

Pour le démonter, il y a 2 vis à retirer. La 1ère est accessible sur le dessus et la seconde est cachée derrière le volant.
Souvenons-nous que je cherchais un moyen de le retirer et qu'un pro me disait qu'il fallait un extracteur pour celà.
Que nenni, en y regardant de plus près, on s'aperçoit qu'on peut passer le tournevis au travers du cache. Il y a effectivement une ouverture (très certainement) prévue pour cela.

La vis supérieure (no problème)

Clignotant HS sauf en mode warning - Page 3 Commod12

Et pour accéder à la 2ème, on passe le tournevis "au travers" du volant......

Clignotant HS sauf en mode warning - Page 3 Commod14

..... et on le voit venir au contact de la 2ème vis (trop cool)

Clignotant HS sauf en mode warning - Page 3 Commod13

Au départ, comme tout un chacun à mon avis, j'essaye de sortir les fiches situées à l'arrière. Ca me semblait plutôt délicat lorsque mon regard fut attiré par une, puis deux puis trois vis. Diantre, fichtre..... mais qu'est-ce donc, me demandais-je l'air dubitatif ?
En fait, ce commodo est composé de 2 parties maintenues ensemble par 3 vis.

La première (partie de couleur blanche) est celle qui supporte la manette multi-fonctions (allumage des feux, Klaxon, clignotant, régulateur)
Le seconde (en noir) reçoit les circuits et contacts. Elle est reliée au faisceau de la voiture.

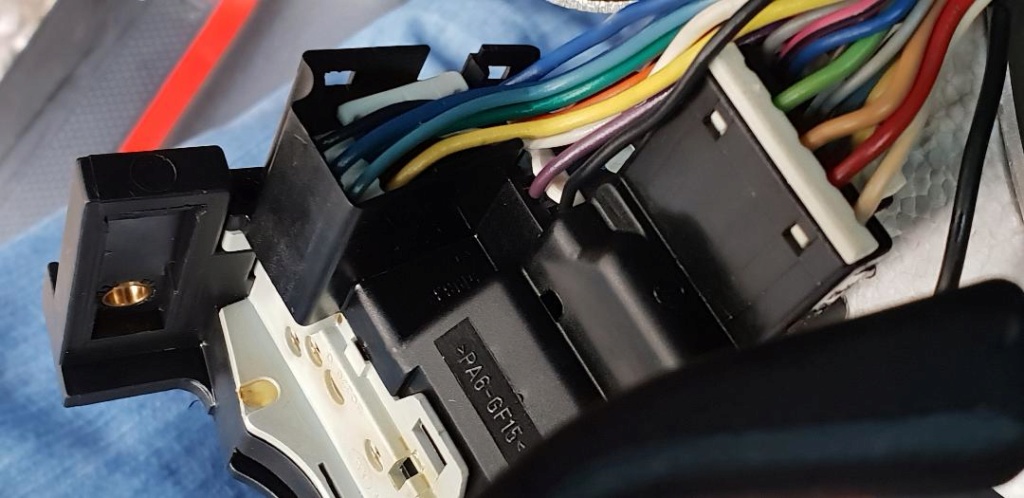

Voici à quoi cela ressemble.........

Clignotant HS sauf en mode warning - Page 3 Commod15

On y voit ces fameuse fiches qu'on a tous tendance à vouloir retirer. Normal, quoi !!!!

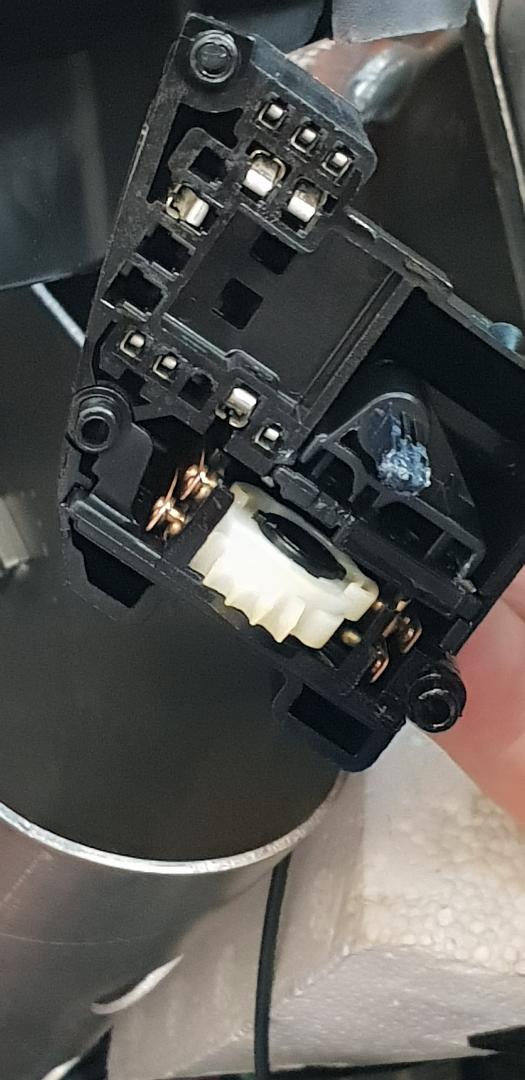

Dans le détail, voici la "noire"
La molette crantée blanche est la commande de levée des phares (c'est comme j'vous l'dit mon bon monsieur)

Clignotant HS sauf en mode warning - Page 3 Commod16

Et la partie blanche de notre commodo que nous allons également détailler (vous remarquerez que je ne vous cache rien party1

)
On distingue sur la 1re photo la roue crantée (noire) qui vient engrener dans son homologue sur l'élément blanc (un peu comme papa dans maman, quoi !!! lol!

)

Clignotant HS sauf en mode warning - Page 3 Commod18

Et ces 8 lamelles qui sont probablement la cause de nos soucis, enfin des miens plus particulièrement Sad

Clignotant HS sauf en mode warning - Page 3 Commod17

Comment cela fonctionne-t-il ?
En fait il y a 4 lamelles qui se mettent en mouvement lorsqu'on baisse la manette des clignotants : 2 sur la rangée du haut et 2 autres sur la rangée du bas.
Et les 4 autres lamelles sont utilisées pour l'autre direction.
Ce qui est bizarre (bizarre ? vous avez dit bizarre ?? comme c'est étrange), c'est que toutes ces petites lamelles fonctionnaient normalement lors des essais.
J'ai supposé qu'il s'agissait d'un bête faux-contact à l'intérieur de l'objet. J'y ai donc simplement pulvérisé du wd40, ce produit miracle qui fait tout ou presque (sauf la vaisselle) et tout est rentré dans l'ordre.

Bref, cette panne m'a permis de démonter pas mal de choses et je vais en profiter que tous les caches soient démontés pour faire un habillage un peu plus cossu de l'intérieur.
Mais çà, ce sera pour un prochain roman.

En tout cas, je tiens à remercier tout ceux qui ont participé à ce post et m'ont prodigué moults conseils.
MERCI

par BOBOBSS Mer 17 Oct 2018 - 22:55

Merci de ton retour , c'est très intéressant .
Content pour toi que ce soit résolu .

par Mimi77 Jeu 18 Oct 2018 - 8:09

Hello Chris,
bien joué... As tu de la graisse contact ? C'est idéal pour ce genre de contacts.

par lionne Jeu 18 Oct 2018 - 9:04

bravo Chris !!!!!!!!!!! cheers

donc,apparement y'a 2 fils pour le G & 2 fils pour le D . multiple

par misterZ Jeu 18 Oct 2018 - 11:54

Très bien ça !

Je t'aurais pas laissé tout seul si tu étais venu, je t'aurais filé un coup de patte pour démonter tout ça aussi, j'ai un peu de matos lol

Bon en tout cas c'est réparé donc c'est cool (et puis au pire tu aurais peut être voulu m'acheter d'autres pièces sur place lol Very Happy

oui oui je perd pas le nord Wink

)

par chris57 Jeu 18 Oct 2018 - 12:22

Et oui, tout est bien qui finit bien.

L'avantage d'une panne, c'est qu'on est obligé de bidouiller plein de trucs pour y remédier.
C'est une façon de découvrir sa voiture pour mieux la connaître et, en même temps, on est sur de ce qui a été fait dessus.

MisterZ, je peux être intéressé par ton vide-grenier. Entre autre, j'ai le projet d'installer un poste multimédia double-din.
Ce qui nécessite de modifier la console. Peut-être as-tu quelque chose à me proposer ? Sinon qu'as-tu à vendre ? As-tu publié une annonce ?

par misterZ Jeu 18 Oct 2018 - 13:54

J'ai déjà modifié une console pour l'installation de double din. C'est assez fastidieux alors je t'aurais conseillé d'en acheter 1 direct faite lol
Pour le reste pack rom oem vet1 et console de ton choix avec adaptateur antenne thomson pour la radio Wink

par frederic10 Jeu 18 Oct 2018 - 20:37

C'est superbement bien expliquer avec de belles photos pour celui qui veut intervenir
Bravo chris 57 Salut les Vettistes
