Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Vettefab le Sam 2 Fév 2013 - 17:04

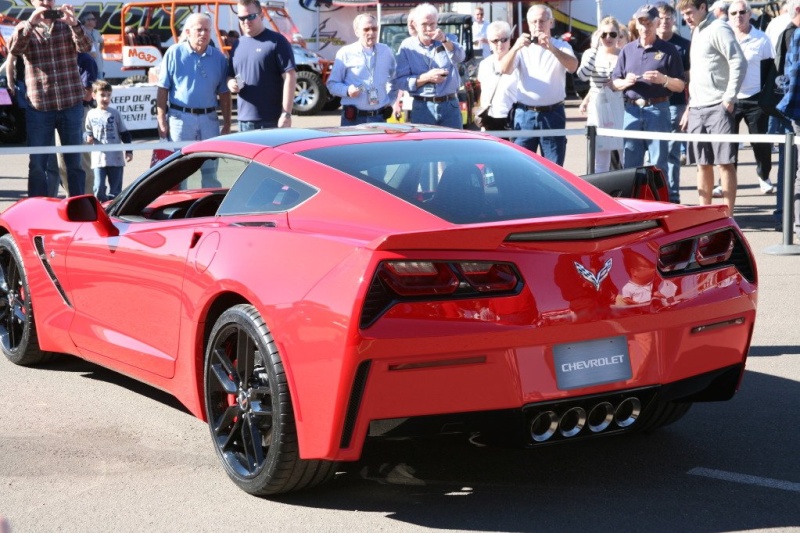

ça reste encore des prototypes roulant dans lesquels la moitié des visiteurs du salon de Detroit se sont assis...
avatar
Vettefab
Turbocharged
Turbocharged

Masculin Nombre de messages : 3644
Age : 23
Localisation : Dans les fougères et les nénuphars !
Modele Vette : 4L version Belmondo...
Date d'inscription : 07/07/2008

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par WHIZZ le Sam 2 Fév 2013 - 18:16

Alec a écrit:Tiens tiens, en quelques années la cote des C4 a fait un bond en avant incroyable ! Nostalgie ou mode ?
Tu trouves ?
Moi je trouve que c'est la génération la plus "bradée" willy

Vettefab a écrit:ça reste encore des prototypes roulant dans lesquels la moitié des visiteurs du salon de Detroit se sont assis...
Ou tout du moins des véhicules de pré-série avec des pièces qui ne sont pas encore de génération finale.
avatar
WHIZZ
Membre Honoraire
Membre Honoraire

Masculin Nombre de messages : 12819
Age : 41
Localisation : 38- A côté de Saint Marcellin
Modele Vette : Dodge RAM et Corvette GRAND SPORT 96 #883
Date d'inscription : 12/06/2007

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Vettefab le Sam 2 Fév 2013 - 20:27

WizzChaud a écrit:
Vettefab a écrit:ça reste encore des prototypes roulant dans lesquels la moitié des visiteurs du salon de Detroit se sont assis...
Ou tout du moins des véhicules de pré-série avec des pièces qui ne sont pas encore de génération finale.
On s'est compris party1
avatar
Vettefab
Turbocharged
Turbocharged

Masculin Nombre de messages : 3644
Age : 23
Localisation : Dans les fougères et les nénuphars !
Modele Vette : 4L version Belmondo...
Date d'inscription : 07/07/2008

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Lilly la Diva le Sam 2 Fév 2013 - 21:28

Ultor128 a écrit:Et bien cela n'a pas trainé! Et cela ne fait que commencer! party1 veuillez noter que c'est le club Corvette italien, c'est bien connu les Italien sont des hommes de goût... lol!

Bon ben je vais réserver un pare choc moi!


Whaou ! Déjà malgré son Q "camaresque", je l'ai bien cette C7 mais là...je fond !
avatar
Lilly la Diva
Turbocharged
Turbocharged

Féminin Nombre de messages : 3031
Age : 41
Localisation : Champagne Picarde
Modele Vette : Nissan GTR
Date d'inscription : 20/08/2011

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Friendship 7 le Dim 3 Fév 2013 - 0:16

Façon Daytona !! Ça devrait le faire encore plus !


avatar
Friendship 7
Red Devil Army
Red Devil Army

Masculin Nombre de messages : 5824
Age : 34
Localisation : Cocoa Beach
Modele Vette : 1999 Pilot Vehicle
Date d'inscription : 06/03/2010

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Friendship 7 le Dim 3 Fév 2013 - 0:26

WHIZZHOT a écrit: tout du moins des véhicules de pré-série avec des pièces qui ne sont pas encore de génération finale.

Wouiiiii !! les rares grandes soeurs qui vont faire l’avenir de la C7



Et... "BMW avait des sièges qui brûlaient les fesses des proprios en série 5 sur des véhicules de pré-série … " Laughing
Alors, on ne va pas rouspéter pour ça …

avatar
Friendship 7
Red Devil Army
Red Devil Army

Masculin Nombre de messages : 5824
Age : 34
Localisation : Cocoa Beach
Modele Vette : 1999 Pilot Vehicle
Date d'inscription : 06/03/2010

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Ultor128 le Lun 4 Fév 2013 - 8:41

Je ne sais pas si cela à déjà été posté ici, mais voilà un totoshop (vraiment bien réalisé du reste). Le bas de caisse couleur carrosserie, c'est un peu plus "regardable". Mais force est de constater combien cet arrière à été raté bang


Dernière édition par Ultor128 le Ven 8 Fév 2013 - 10:19, édité 1 fois
avatar
Ultor128
Yellow Jacket Squadron
Yellow Jacket Squadron

Masculin Nombre de messages : 1598
Age : 42
Localisation : Neuvecelle 74
Modele Vette : C6 Luxury LS2 Z51 Velocity Yellow
Date d'inscription : 24/05/2012

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par popoyan le Mar 5 Fév 2013 - 9:03



Les performances annoncées pour ce moteur sont :

- un couple max de 609 N.m @ 4500 tr/min

- une puissance max de 450 ch @ 6000 tr/min

ce qui devrait permettre de réaliser un 0 à 100 km/h en moins de 4 secondes




Les années passent mais les traditions se perpétuent de génération en génération : c’est donc sans surprise qu’on retrouve un seul arbre à cames au milieu du V formé par les cylindres. On n’a donc que 2 soupapes par cylindre : une (très) grosse soupape d’admission et une plus petite d’échappement.

Pourquoi ce choix technique ?

Un seul arbre à cames, c’est moins de pièces donc un moteur plus léger en comparaison avec un moteur équipé d’arbres à cames en tête. C’est un moteur qui est également plus compact et moins haut. Tous ces éléments sont bénéfiques au moment de l’implantation du moteur dans la caisse et pour la répartition des masses.

Une distribution par culbuteurs, c’est aussi beaucoup de mouvements et beaucoup de pièces en mouvement. Le risque d’affolement des soupapes est élevé à hauts régimes. L’utilisation de pièces creuses et de matériaux légers permet tout de même de limiter cet effet et le moteur revendique un régime maximal de 6600 tr/min.




Très joli dessin du LT1 qui met notamment en avant le système de combustion et de distribution





Le coeur de la future Corvette C7 en détails et en photos
Posted by Benoît in Mécanique & Technologie On février 1, 2013

Je vous propose aujourd’hui une balade dans les entrailles de la nouvelle Corvette, c’est à dire à l’intérieur de son V8, le LT1. Ce sont de très belles images proposées par Chevrolet et qui j’espère vous intéresseront.

Rapide historique : la première génération des moteurs LT1 est apparu sur la Corvette en 1970.

Corvette Stingray 350 LT1 C3 1970–72 600x450 Le coeur de la future Corvette C7 en détails et en photos

Corvette Stingray 350 LT1

LT1 1970 DSCN4463 600x450 Le coeur de la future Corvette C7 en détails et en photos

Avec 5,7 l de cylindrée, il développait 370 ch @ 6000 tr/min et quelques 515 N.m @ 4000 tr/min, ce qui permettait à la Corvette de réaliser le 0 à 100 km/h en moins de 6 secondes.

Mis à jour en 1992, en 1997 puis en 2008, le Small Block LT1 arrivera cette année sous le capot de la Corvette sous sa cinquième version.

Le nouveau LT1 est bien entendu un V8 atmosphérique d’une cylindrée généreuse de 6,2 l.



Les performances annoncées pour ce moteur sont :

- un couple max de 609 N.m @ 4500 tr/min

- une puissance max de 450 ch @ 6000 tr/min

ce qui devrait permettre de réaliser un 0 à 100 km/h en moins de 4 secondes.

LT1 COURBES 600x299 Le coeur de la future Corvette C7 en détails et en photos

Les années passent mais les traditions se perpétuent de génération en génération : c’est donc sans surprise qu’on retrouve un seul arbre à cames au milieu du V formé par les cylindres. On n’a donc que 2 soupapes par cylindre : une (très) grosse soupape d’admission et une plus petite d’échappement.

Pourquoi ce choix technique ?

Un seul arbre à cames, c’est moins de pièces donc un moteur plus léger en comparaison avec un moteur équipé d’arbres à cames en tête. C’est un moteur qui est également plus compact et moins haut. Tous ces éléments sont bénéfiques au moment de l’implantation du moteur dans la caisse et pour la répartition des masses.

Une distribution par culbuteurs, c’est aussi beaucoup de mouvements et beaucoup de pièces en mouvement. Le risque d’affolement des soupapes est élevé à hauts régimes. L’utilisation de pièces creuses et de matériaux légers permet tout de même de limiter cet effet et le moteur revendique un régime maximal de 6600 tr/min.

K2014 6.2L V8 VVT DI LT1 Corvette 600x480 Le coeur de la future Corvette C7 en détails et en photos



Très joli dessin du LT1 qui met notamment en avant le système de combustion et de distribution

2014 6.2L LT1 C Camshaft Phaser 600x450 Le coeur de la future Corvette C7 en détails et en photos



Le seul et unique arbre à cames

Le moteur est équipé d’un système de déphasage d’arbre à cames (VVT). Contrairement à ce qu’on trouve maintenant régulièrement dans les moteurs, il n’est pas question ici de VVT admission ou VVT échappement puisqu’il n’y a qu’un arbre à cames. Les deux levées bougent donc en même temps lorsque le VVT est actionné.

Pour information vous avez ci-dessous les lois de levées d’échappement (à gauche) et d’admission (à droite). La loi noire correspond à la loi « au repos ». Celle en rouge correspond à la loi la plus avancée et celle en bleu est la plus retardée. L’intérêt est multiple : optimisez les performances et la consommation en fonction du régime et de la charge du moteur.




Comme il n’y a que deux soupapes par cylindre, il faut bien faire rentrer et sortir l’air : les soupapes d’admission ont un diamètre de 54 mm et celles d’échappement 40,4 mm. Un système 2 soupapes / cylindre est plutôt typé faibles régimes que haut régimes (plus de pertes de charges lorsque le régime augmente comparé à un système 4 soupapes / cylindre). Ca tombe plutôt bien puisqu’on a dit précédemment qu’un système de distribution à culbuteurs n’était pas non plus fait pour les hauts régimes.




Le système de distribution inclue également un système de désactivation de cylindres (appelé AFM pour Active Fuel Management) pour les fonctionnements à faible charge . La levée des soupapes peut donc être suspendue pour 4 cylindres, ce qui permet de fonctionner sur les 4 autres et de gagner en rendement.




Puisqu’on parle de distribution et de soupapes, restons dans la chambre de combustion. Ce nouveau LT1 reçoit une injection directe de carburant. L’injecteur est placé sur le côté de la chambre et le circuit de carburant devrait fournir une pression aux alentours de 150 bar.

Ce système permettra une meilleure maîtrise des quantités de carburant injecté et sera également profitable pour les performances. En effet, en injectant directement dans la chambre, on repousse le phénomène de cliquetis et on peut augmenter le taux de compression (11,5 sur le LT1).

La bougie a quant à elle été placée au maximum vers le centre de la chambre pour optimiser l’initiation et le développement de la combustion.






Le circuit de carburant et les 8 injecteurs

Le piston a été également travaillé : on note la présence de deux parties usinées : l’une vers la centre de la chambre destinée à créer une zone de richesse et à faciliter la combustion dans des conditions difficiles (à froid par exemple), l’autre vers le bord du piston qui évite à la soupape d’échappement de taper dans le cylindre dans certaines conditions d’utilisation du VVT par exemple (ce n’est jamais trop bon..).




Le répartiteur d’admission et le collecteur d’échappement ont également été travaillés de façon à optimiser l’écoulement de l’air et des gaz d’échappement.







Collecteur d’échappement 4 en 1

Le vilebrequin est un vilebrequin en croix, c’est à dire que les manetons sont positionnées à 90° l’un par rapport à l’autre. C’est caractéristique aux V8 américains (mais pas que) : je vous renvoie vers un article que j’ai écrit il y a quelques temps sur les différences entre un vilebrequin plat et en croix.

De par cette géométrie, l’ordre d’allumage est 1-8-7-2-6-5-4-3 lorsque le V8 fonctionne entièrement et 8-2-5-3 lorsque 4 cylindres sont désactivés.




e circuit d’huile a lui aussi été revu, notamment via l’utilisation d’une pompe à cylindrée variable. Le client pourra également choisir, en option, un carter sec.

Vous trouverez ci-dessous quelques photos supplémentaires pour les plus curieux








avatar
popoyan
Blown
Blown

Masculin Nombre de messages : 1041
Age : 40
Localisation : En general, devant toi :)
Modele Vette : Corvette C6 Z06
Date d'inscription : 25/01/2011

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Reynel le Mar 5 Fév 2013 - 12:16

Tu es certain de cela ?
"""Le système de distribution inclue également un système de désactivation de cylindres (appelé AFM pour Active Fuel Management) pour les fonctionnements à faible charge . La levée des soupapes peut donc être suspendue pour 4 cylindres, ce qui permet de fonctionner sur les 4 autres et de gagner en rendement. """"

Pour moi, c'est l'injection qui est stoppée d'où le nom du système, la levée des soupapes ne peut pas être suspendue car cela produirait une forte résistance. Mais je peux me tromper. look ...

Sinon merci pour ces informations précieuses.... A la tienne
avatar
Reynel
Membre Honoraire
Membre Honoraire

Masculin Nombre de messages : 3195
Localisation : Corvette Land
Modele Vette : ZR-1 1992 / C6 LS3 Z51
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par popoyan le Mar 5 Fév 2013 - 12:47

Oui sur à 100% Wink
avatar
popoyan
Blown
Blown

Masculin Nombre de messages : 1041
Age : 40
Localisation : En general, devant toi :)
Modele Vette : Corvette C6 Z06
Date d'inscription : 25/01/2011

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Reynel le Mar 5 Fév 2013 - 13:06

Alors pourquoi cela s' appelle fuel management ?
Comment arrête-t-on la levée des soupapes avec cet arbre à came?
avatar
Reynel
Membre Honoraire
Membre Honoraire

Masculin Nombre de messages : 3195
Localisation : Corvette Land
Modele Vette : ZR-1 1992 / C6 LS3 Z51
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par popoyan le Mar 5 Fév 2013 - 13:13

Va demander à Gm le fonctionnement exact, c'est leur doc technique qui a ete reprise.
avatar
popoyan
Blown
Blown

Masculin Nombre de messages : 1041
Age : 40
Localisation : En general, devant toi :)
Modele Vette : Corvette C6 Z06
Date d'inscription : 25/01/2011

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Reynel le Mar 5 Fév 2013 - 13:35

Non, quand GM dit "AFT is shuting down 4 cylinders for fuel saving under small engine charge", cela veut dire arrêt de l'injection dans ces 4 cylindres. Pour ce qui concerne la levée des soupapes c'est ici mécaniquement impossible et cela freinerait le moteur car les pistons continuent de monter et descendre et si les soupapes ne souvrent plus il y a un problème avec le mélange contenu dans les cylindres surtout si comme tu le laisse entendre l'injection directe continue à envoyer de l'essence dans les cylindres en question plus la bougie qui allume, bref tu casses le moteur.......
L' arrêt de l'injection est la seule solution possible. Il n'est même pas nécessaire de stopper l'allumage dans ces cylindres. La conso est donc bien diminuée et ceci est rendu possible car c'est unè injection directe.
avatar
Reynel
Membre Honoraire
Membre Honoraire

Masculin Nombre de messages : 3195
Localisation : Corvette Land
Modele Vette : ZR-1 1992 / C6 LS3 Z51
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par popoyan le Mar 5 Fév 2013 - 13:51

Les soupapes restent fermés, le probleme est résolu .
avatar
popoyan
Blown
Blown

Masculin Nombre de messages : 1041
Age : 40
Localisation : En general, devant toi :)
Modele Vette : Corvette C6 Z06
Date d'inscription : 25/01/2011

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Vince le Mar 5 Fév 2013 - 13:53

le fonctionnement de l'AFM en images Wink
avatar
Vince
Géo Trouvetout
Géo Trouvetout

Masculin Nombre de messages : 8434
Age : 43
Localisation : France / Essonne / Brétigny
Modele Vette : Corvette 82
Date d'inscription : 22/02/2005

http://www.V8spirit.com

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Reynel le Mar 5 Fév 2013 - 14:15

Ok, j'ai tort, je reconnais, les soupapes sont bien ouvertes donc levées (aucun frein aux pistons) et non fermées (pistons freinés) comme je l'avait compris mais alors que devient l'essence injectée?
Il y a donc bien interruption de l'injection aussi.
Sinon quel iintérêt.? sauf à la bruler dans l'échappement, pauvres catas.

Merci Vince pour cette explication.
avatar
Reynel
Membre Honoraire
Membre Honoraire

Masculin Nombre de messages : 3195
Localisation : Corvette Land
Modele Vette : ZR-1 1992 / C6 LS3 Z51
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par WHIZZ le Mar 5 Fév 2013 - 14:20

Oui, forcément les injecteurs sont stoppés en mode AFM.
avatar
WHIZZ
Membre Honoraire
Membre Honoraire

Masculin Nombre de messages : 12819
Age : 41
Localisation : 38- A côté de Saint Marcellin
Modele Vette : Dodge RAM et Corvette GRAND SPORT 96 #883
Date d'inscription : 12/06/2007

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Reynel le Mar 5 Fév 2013 - 14:28

Donc, AFM on = injection coupée et soupapes ouvertes. Logique.
avatar
Reynel
Membre Honoraire
Membre Honoraire

Masculin Nombre de messages : 3195
Localisation : Corvette Land
Modele Vette : ZR-1 1992 / C6 LS3 Z51
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Vince le Mar 5 Fév 2013 - 14:40

sur la vidéo, je vois les soupapes fermées moi.

OK, quand le piston remonte, tu compresses un certain volume d'air
mais quand le piston descend, tu récupères l'énergie que tu as consommé en compressant (modulo les frottements et pertes thermiques dues au refroidissement).

et bien évidemment, l'injection est coupée sur ces cylindres (et probablement l'allumage aussi).

ça existe déjà sur les Camaro 2010+ en version boitoto et pas besoin d'injection directe pour faire ça...
avatar
Vince
Géo Trouvetout
Géo Trouvetout

Masculin Nombre de messages : 8434
Age : 43
Localisation : France / Essonne / Brétigny
Modele Vette : Corvette 82
Date d'inscription : 22/02/2005

http://www.V8spirit.com

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Reynel le Mar 5 Fév 2013 - 14:57

Oui, ok vous avez raison. En regardant mieux, elles sont fermées.
Il me semblait plus logique de les avoir ouvertes.
Je vais la fermer aussi.....
avatar
Reynel
Membre Honoraire
Membre Honoraire

Masculin Nombre de messages : 3195
Localisation : Corvette Land
Modele Vette : ZR-1 1992 / C6 LS3 Z51
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Reynel le Mar 5 Fév 2013 - 15:13

Comment est géré le système de tiges telescopiques?
Ce sont les culbuteurs qui sont bloqués? Hydrauliquement ou electriquement?
J'espère que c'est fiable. Y a-t-il eu des ennuis avec la Camaro?
avatar
Reynel
Membre Honoraire
Membre Honoraire

Masculin Nombre de messages : 3195
Localisation : Corvette Land
Modele Vette : ZR-1 1992 / C6 LS3 Z51
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Vince le Mar 5 Fév 2013 - 15:19

si j'ai bien compris, ce sont les poussoirs qui se purgent grâce à une commande hydraulique
les ressorts posés sur les poussoirs concernés servent à compenser la force des ressorts de soupapes afin que les poussoirs restent au contact de la came.
avatar
Vince
Géo Trouvetout
Géo Trouvetout

Masculin Nombre de messages : 8434
Age : 43
Localisation : France / Essonne / Brétigny
Modele Vette : Corvette 82
Date d'inscription : 22/02/2005

http://www.V8spirit.com

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par WHIZZ le Mar 5 Fév 2013 - 15:23

Vince a écrit:si j'ai bien compris, ce sont les poussoirs qui se purgent grâce à une commande hydraulique
les ressorts posés sur les poussoirs concernés servent à compenser la force des ressorts de soupapes afin que les poussoirs restent au contact de la came.

C'est ce que j'ai lu aussi, mais je ne sais plus où...
avatar
WHIZZ
Membre Honoraire
Membre Honoraire

Masculin Nombre de messages : 12819
Age : 41
Localisation : 38- A côté de Saint Marcellin
Modele Vette : Dodge RAM et Corvette GRAND SPORT 96 #883
Date d'inscription : 12/06/2007

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Vince le Mar 5 Fév 2013 - 15:23

quelques explications complémentaires pour les anglophones :
http://en.wikipedia.org/wiki/Active_Fuel_Management
avatar
Vince
Géo Trouvetout
Géo Trouvetout

Masculin Nombre de messages : 8434
Age : 43
Localisation : France / Essonne / Brétigny
Modele Vette : Corvette 82
Date d'inscription : 22/02/2005

http://www.V8spirit.com

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Reynel le Mar 5 Fév 2013 - 16:34

Merci, tout est clair.
Avec la C7 pas question de mettre de l'huile moteur avec des specs différentes de celles définie par GM du fait de l'AFM.
avatar
Reynel
Membre Honoraire
Membre Honoraire

Masculin Nombre de messages : 3195
Localisation : Corvette Land
Modele Vette : ZR-1 1992 / C6 LS3 Z51
Date d'inscription : 23/01/2012

Revenir en haut Aller en bas

Re: Etudes sur ce que pourrait être la C7 et REALISATION

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 11 Précédent  1, 2, 3, 4, 5 ... 9, 10, 11  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
