problème de géométrie

Aller en bas

problème de géométrie Empty problème de géométrie

Message par HUMBERT le Ven 7 Juin 2019 - 10:07

bonjour à tous
un peu de nouvelle de la restauration de ma vette76 vous vous rappelez celle qui a brûlée de l'arrièreproblème de géométrie Dsc01510

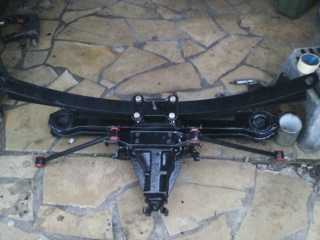

après remplacement du faiscaux électrique au complet, rénovation du train arrière amortisseurs et tous les silon bloc compris point et boite, vidange boite th350 avec remplacement filtre, remplacement de tous les câbles (boite,compteur,blocage direction) tout les flexibles (frein,DA), rénovation train avant, tous les silon bloc, amortisseurs, remplacement radiateur et réparation support radiateur, pompe à essence, pompe de DA
problème de géométrie Img_2011
puis le gros morceau, rénovation totale de mon 350ci, bilan après ouverture, distri morte elle était prête à casser pignon d'origine en bakélite, segment piston 2 cassé, palliers et coussinets pas top, par contre bonne nouvelle quand même, après envoie du bloc et des culasses chez un spécialiste, bloc nickel juste un déglassage et culasse impec.problème de géométrie Resize13

problème de géométrie Resize14

problème de géométrie Resize22

problème de géométrie Resize18

problème de géométrie Resize20


problème de géométrie Resize21

problème de géométrie Resize23
problème de géométrie Resize24
problème de géométrie Resize25
AVANT
problème de géométrie Img_0310
APRES
problème de géométrie Resize26

Jusque là on pourrait dire que tout ce déroule comme prévu sauf que au moment de faire régler la géométrie mon garagiste me dit impossible de régler, j'ai 7° au pivot au lieu de 4.75°
j'ai bien un doute sur le support de triangle inférieur droit, il a été ressoudé mais trop bas, il ne plaque pas sur le berceau comme celui de gauche il manque environ 3mm, cela peut il expliquer le défaut de pivot?problème de géométrie Resize27 c'est le support à côté du rislan bleu sous les conduites de carburant.

je n'arrive pas à trouver la côte de positionnement de cette pièce, vous avez peut être quelques chose la dessus...,

j'ai récupéré les côtes de géométrie les voilà:
problème de géométrie Img00110
j'espère trouver une piste pour me débloquer, j'ai franchement pas envie de tout redéposer pour changer le chassis
