Démontage phares et montage d'un nouveau combiné xénon/LED

Page 1 sur 2 1, 2  Suivant

Aller en bas

Démontage phares et montage d'un nouveau combiné xénon/LED Empty Démontage phares et montage d'un nouveau combiné xénon/LED

Message par chris57 le Mer 24 Avr 2019 - 19:05

Les propriétaires de C5 le savent bien, l’éclairage de ce modèle est véritablement un point faible.
En feux de route, ça passe limite mais en croisement, c’est vraiment la galère.

J’ai hésité entre changer simplement les ampoules comme certains ont pu le faire avec un résultat, à priori, satisfaisant ou changer tout le bloc phare pour avoir réellement un éclairage digne de ce nom.
Finalement, je me suis orienté vers la 2ème solution en adoptant ce kit :

Démontage phares et montage d'un nouveau combiné xénon/LED 20190411

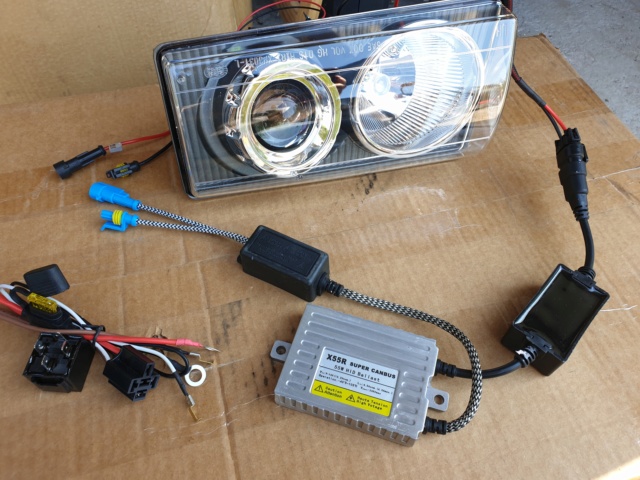

Il s’agit du modèle Radioflyer ACA Projector Headlights, xénon 55 watts en feux de croisement et LED en feux de route.
En feux de route, les xénon s’éteignent et seules les led sont allumées.
Lorsqu’on revient en mode croisement, il n’y a pas d’attente entre l’extinction des led et l’allumage des xénons.
En mode appel de phare, les 4 s’allument. Effet garanti.

Par contre, il y avait un module (et un seul) en bas à gauche sur la photo dont je ne vois pas l’utilité.
Mais après coup, je me demande s’il était vraiment avec ce kit ou bien traînait-il dans un coin et je l’ai inopinément mis dans la boîte du kit (???)


Il y a plusieurs manières de démonter un phare.

Soit en démontant l’armature sur lequel est fixé le phare, soit en sortant uniquement le bloc optique.
J’ai choisi cette 2ème solution.

On met le contact, on lève les phares, on débranche la fiche d’alimentation principale et on coupe le contact. Les phares resteront en position haute et il ne sera plus nécessaire de les rabattre.

Démontage phares et montage d'un nouveau combiné xénon/LED 20190417


On commence par enlever l’enjoliveur de phare (pièce plastique noir qui enveloppe l’avant du phare) : 2 vis d’un coté, 1 de l’autre.
Ça vient sans forcer en le remuant un peu.

On enlève le capot de phare : 2 vis à l’arrière, et 1 de chaque coté.

Le phare est fixé par 3 grosses vis difficilement accessibles mais pas impossible à enlever tel quel.

Mais il est plus simple de le faire basculer vers l’avant en tirant sur la partie haute pour le sortir de ses 2 rotules placées à droite et à gauche.
On peut s'aider d'un gros tournevis pour faire levier.
Les 3 vis deviennent bien plus accessibles et on peut sortir le phare après avoir retiré les différentes fiches électriques.

Démontage phares et montage d'un nouveau combiné xénon/LED 20190418

Démontage phares et montage d'un nouveau combiné xénon/LED 20190419


Le nouveau phare est identique à l’origine et s’adapte parfaitement dans l’armature. Il se fixe de la même façon que l’ancien.
L’ampoule LED est déjà en place dans son logement.
Pour le xénon, il faut placer son ampoule dans son logement. Attention à ne pas la toucher avec les doigts.

Les 3 connecteurs des nouvelles ampoules seront à enficher dans la connectique d’origine, c'est à dire dans la fiche qui était sur l'ancien phare.

On remet donc le nouveau phare en place et on le fixe de la même manière qu’on a démonté l’ancien.
2 vis d’un coté, 1 de l’autre, et on remet les rotules en place.

Démontage phares et montage d'un nouveau combiné xénon/LED 20190420

Démontage phares et montage d'un nouveau combiné xénon/LED 20190421


Il reste à relier notre nouveau phare au ballast et au transfo. Impossible de se tromper, les fiches sont différentes.

On fixe proprement le ballast, le module anti-erreur et le transfo.
On remet le capot de phare en place puis l’enjoliveur.

Démontage phares et montage d'un nouveau combiné xénon/LED 20190422


N’oublions pas de rebrancher la prise principale.
Contact, allumage et contrôle du bon fonctionnement.

Démontage phares et montage d'un nouveau combiné xénon/LED 20190424

Démontage phares et montage d'un nouveau combiné xénon/LED 20190423


Je n’ai pas encore eu l’occasion de faire un essai de nuit mais je publierai des photos dès que cela sera fait.
Comme toujours, il n’est pas toujours facile de retranscrire sur le papier ce que l’on fait, aussi si vous avez besoin de précisions, n’hésitez pas à me le demander.
chris57
chris57
Mécène CP
Mécène CP

Masculin Nombre de messages : 959
Age : 61
Localisation : 57 - Metz
Modele Vette : C5 2003 BVA - Targa
Date d'inscription : 26/09/2010

Revenir en haut Aller en bas

Démontage phares et montage d'un nouveau combiné xénon/LED Empty Re: Démontage phares et montage d'un nouveau combiné xénon/LED

Message par Mimi77 le Mer 24 Avr 2019 - 20:04

Salut Chris

Le faisceau et relais c'est pour le bixénon.  Tu n'as pas eu le schéma de montage avec??

Bi xenon ACA
Mimi77
Mimi77
Silver Star Heroes
Silver Star Heroes

Masculin Nombre de messages : 4756
Age : 52
Localisation : 77450
Modele Vette : C5Z06 2003 M.Yellow
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Démontage phares et montage d'un nouveau combiné xénon/LED Empty Re: Démontage phares et montage d'un nouveau combiné xénon/LED

Message par chris57 le Mer 24 Avr 2019 - 21:40

Il y avait probablement une notice dans la boîte. Mais à force de trimballer le carton du garage atelier au garage parking,  au gré de mes humeurs de rangement, ça a du se paumer quelque part.
Merci de m'avoir mis un lien, ça peut toujours servir.
chris57
chris57
Mécène CP
Mécène CP

Masculin Nombre de messages : 959
Age : 61
Localisation : 57 - Metz
Modele Vette : C5 2003 BVA - Targa
Date d'inscription : 26/09/2010

Revenir en haut Aller en bas

Démontage phares et montage d'un nouveau combiné xénon/LED Empty Re: Démontage phares et montage d'un nouveau combiné xénon/LED

Message par BOBOBSS le Mer 24 Avr 2019 - 23:06

Merci pour ce beau tuto .
BOBOBSS
BOBOBSS
ZL1
ZL1

Masculin Nombre de messages : 624
Age : 57
Localisation : Grand Fort Philppe (59)
Modele Vette : C5 de 2000 BVA Targa
Date d'inscription : 18/10/2016

http://dodge.forumpro.fr/

Revenir en haut Aller en bas

Démontage phares et montage d'un nouveau combiné xénon/LED Empty Re: Démontage phares et montage d'un nouveau combiné xénon/LED

Message par Froggy7 le Jeu 25 Avr 2019 - 6:48

BOBOBSS a écrit:Merci pour ce beau tuto .

+1 et surtout, fais nous part des résultats, j'imagine faire la même acquisition si c'est concluant. Merci encore!
Froggy7
Froggy7
En kit
En kit

Masculin Nombre de messages : 12
Age : 46
Localisation : Brest
Modele Vette : C5 BVA Torchred 99
Date d'inscription : 04/01/2018

Revenir en haut Aller en bas

Démontage phares et montage d'un nouveau combiné xénon/LED Empty Re: Démontage phares et montage d'un nouveau combiné xénon/LED

Message par alanbike le Jeu 25 Avr 2019 - 7:26

oui vraiment sympa ça lui change la " gueule " , dommage qu'ils ne laisse pas les xenons allumés en plein phare avec les leds !
alanbike
alanbike
Mécène CP
Mécène CP

Masculin Nombre de messages : 990
Age : 56
Localisation : vers Nevers ( 58 )
Modele Vette : corvette C5 2001
Date d'inscription : 02/11/2014

https://www.american4x4.fr/portal

Revenir en haut Aller en bas

Démontage phares et montage d'un nouveau combiné xénon/LED Empty Re: Démontage phares et montage d'un nouveau combiné xénon/LED

Message par Mimi77 le Jeu 25 Avr 2019 - 8:12

alanbike a écrit:oui vraiment sympa ça lui change la " gueule " , dommage qu'ils ne laisse pas les xenons allumés en plein phare avec les leds !
Si,  il suffit juste de brancher le faisceau bixénon
Mimi77
Mimi77
Silver Star Heroes
Silver Star Heroes

Masculin Nombre de messages : 4756
Age : 52
Localisation : 77450
Modele Vette : C5Z06 2003 M.Yellow
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Démontage phares et montage d'un nouveau combiné xénon/LED Empty Re: Démontage phares et montage d'un nouveau combiné xénon/LED

Message par Mimi77 le Jeu 25 Avr 2019 - 8:47

Froggy7 a écrit:
BOBOBSS a écrit:Merci pour ce beau tuto .

+1 et surtout, fais nous part des résultats, j'imagine faire la même acquisition si c'est concluant. Merci encore!
Bonjour
Je peux te garantir que le résultat est plus que concluant.  J'ai ce même matériel et montage depuis quelques années et cst le top. Le seul hic vient des petits jeux dans le mécanisme des optiques,  qui n'a rien â voir avec le produit en lui même. Tu peux voir ton faisceau "vibrer" lorsque tu passes sur des bosses ou trous. J'ai réussi a réduire ce phénomène en plaçant des colliers Colson au bon endroit.
Mimi77
Mimi77
Silver Star Heroes
Silver Star Heroes

Masculin Nombre de messages : 4756
Age : 52
Localisation : 77450
Modele Vette : C5Z06 2003 M.Yellow
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Démontage phares et montage d'un nouveau combiné xénon/LED Empty Re: Démontage phares et montage d'un nouveau combiné xénon/LED

Message par chris57 le Jeu 25 Avr 2019 - 15:21

Mimi77 a écrit:
alanbike a écrit:oui vraiment sympa ça lui change la " gueule " , dommage qu'ils ne laisse pas les xenons allumés en plein phare avec les leds !
Si,  il suffit juste de brancher le faisceau bixénon
Est-ce que tu l'as fait et si oui, tu peux expliquer exactement ce qu'il faut faire ?
chris57
chris57
Mécène CP
Mécène CP

Masculin Nombre de messages : 959
Age : 61
Localisation : 57 - Metz
Modele Vette : C5 2003 BVA - Targa
Date d'inscription : 26/09/2010

Revenir en haut Aller en bas

Démontage phares et montage d'un nouveau combiné xénon/LED Empty Re: Démontage phares et montage d'un nouveau combiné xénon/LED

Message par Mimi77 le Jeu 25 Avr 2019 - 15:32

chris57 a écrit:
Mimi77 a écrit:
alanbike a écrit:oui vraiment sympa ça lui change la " gueule " , dommage qu'ils ne laisse pas les xenons allumés en plein phare avec les leds !
Si,  il suffit juste de brancher le faisceau bixénon
Est-ce que tu l'as fait et si oui, tu peux expliquer exactement ce qu'il faut faire ?
Bah j'ai tout simplement câblé le faisceau comme indiqué dans le schéma du lien

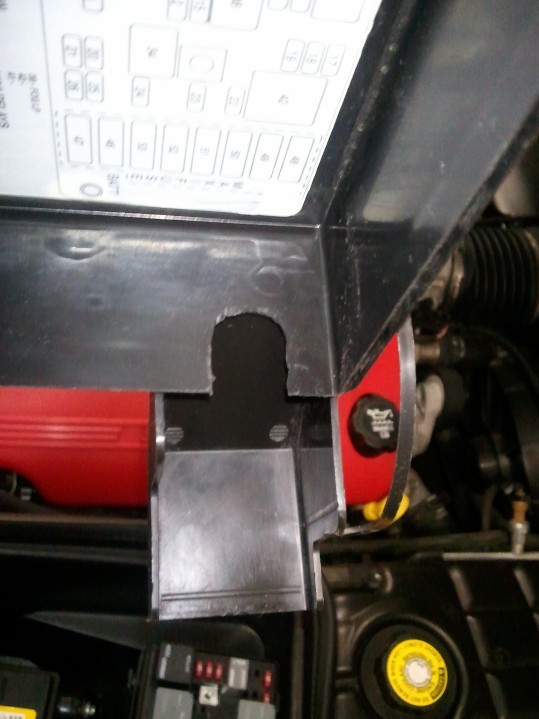

J'ai commandé un couvercle d'occas pour le modifier
Démontage phares et montage d'un nouveau combiné xénon/LED Wp_00431" />

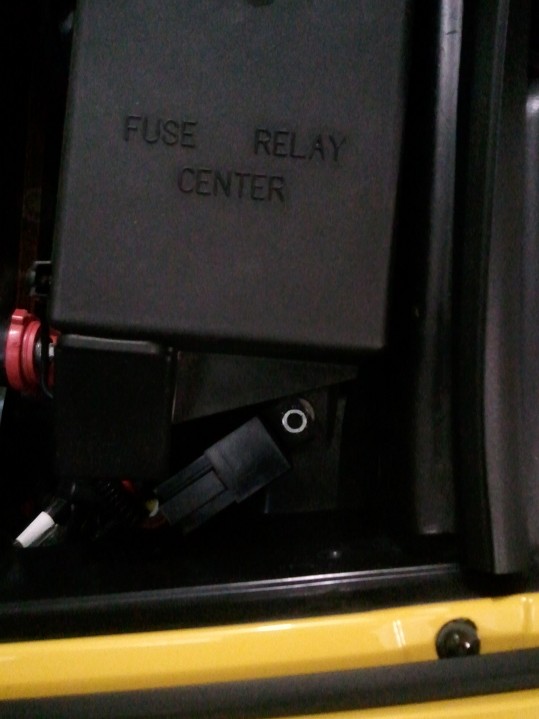

Fixation du relais
Démontage phares et montage d'un nouveau combiné xénon/LED Wp_00430" />

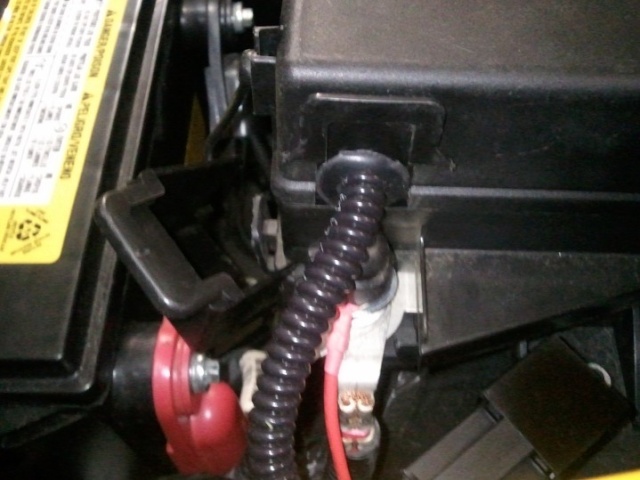

Câblage du relais
Démontage phares et montage d'un nouveau combiné xénon/LED Wp_00429" />

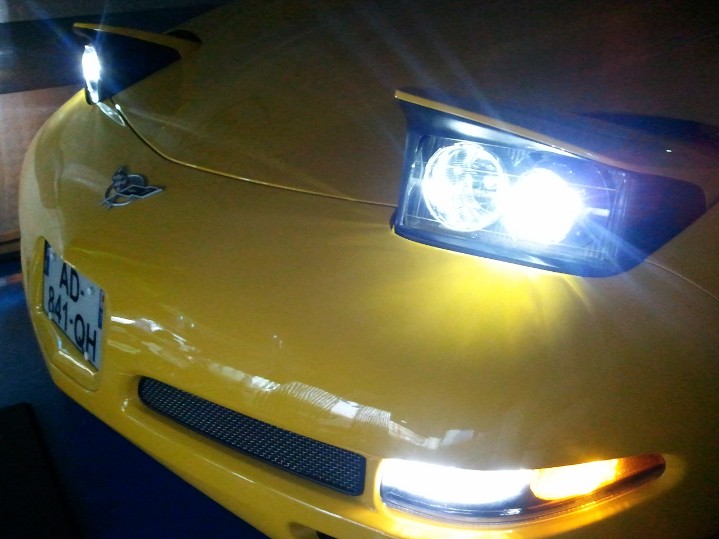

Résultat
